  • 차세대 반도체 소자인 IGBT를 채택하여 고 신뢰성 확보 및 대 전력 제어 실현
  • 7 Segment FND에 의한 계측 및 LED에 의한 동작 상태를 표시하여 Display Panel로 조작과 운영이 사용자 기준에 맞도록 미려하고 편리하게 제작되었다.
  • 뛰어난 응답특성으로 과부하 절체, 과도응답, 동기절체 등에 우수한 안정성 및 신뢰성을 가지고 있으며, 특히 SMPS같은 정류형 부하에 우수한 정현파 특성을 가지고 있다.

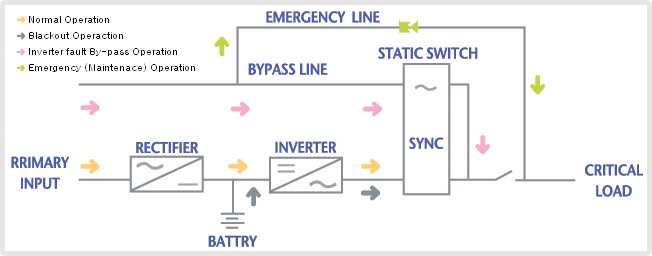

  • ON-LINE System으로 상시 인버터로 정전압 정주파수(CVCF)의 전원을 공급하며 입력 전원에서 공급되는 각종 전원 NOISE에 대한 철저한 Protect 기능을 보유
  • 고주파 (20KHz) 순시제어 PWM 방식에 의한 순수 정현파 공급 (True Sine Wave) 순수 반도체를 채택한 동기절체부로 절체시 돌입전류나 Noise를 제거한 무순단 절체 실현
  • 저 소음 경량화 추구. (Inverter 스위칭 주파수를 20KHz 대로 고주파하여 가청음대 초월)
  • STEP별 과부하 보호 (120%-10초후, 150초-즉시, 300%-절체후 INVERTER 복귀 LOCK)
  • 입력, 출력, 스위칭 각부에 EMI FILTER를 경유하여 출력에 전원 NOISE PROTAET 강화)
  • 정전시 배터리 방전에 따른 경보 송출기능 내장.(복전시 BATTERY 자동 재충전기능 내장)

용량

2~5KVA

7.5~10KVA

15~20KVA

30KVA

40KVA

50KVA

60KVA

75KVA

100KVA

일
반
적
사
양

제어소자방식

IGBT (Insulated Gate Bippolor Transistor)에 의한 고속스위칭 펄스폭 제어 (PWM)

환경
조건

습도

0~90% - 운전시

온도

0~40℃ (32~104F) - 운전시

설치장소

해발 1000m 이내 (실내)

냉각방식

공기순환식

강제풍냉식

입
력
사
항

상수

1상

1상/3상

3상

주파수

50Hz 또는 60Hz 선택

정격전압

220V

220V/380V440V선택

220V/380V440V/480V  선택

정류방식

정전압정전류방식

6 Pulse 위상제어방식 (12 Pluse 제어, 고조파 필터 OPTION)

정류소자

DIODE, MOS-FET

THYRISTOR-THYRISTOR

출
력
사
항

상수

1상 2선식/1상3선식

주파수

50Hz 또는 60Hz 선택

정격전압 및
안정도

110V/220V/380V/440V/480V ±1.5%

공급파형

순수 정현파형 (True Sinewave)

파형왜율

THD 3% 이내 (선형부하에서)

부하역률

지상 0.8~0.95

소음

50dB이내

55dB이내

60dB이내

65dB이내

70dB이내

INV. 효율

85% 이상

88%이상

90%이상

93%이상

과부하 내량

110%-10분, 150%-10초

배
터
리

배터리형식

무보수 무누액밀패형, 무보수형 (User 사양에 기준하여 결정)

배터리전압

192V

192V

192V/240V

240V

배터리용량

12V7AH

외장형이므로 User 사양에 기준하여 결정.

정전보상시간

5~30분

User 사양에 의함

배터리상태감시

-

Battery Management System (Option)

배터리보호기능

저전압 방전시 경보송출,종지전압 가까이 방전시 INV. Shut Down

설치방법

내장

외장(별도외함 설치)

자동절체부

제어소자

순수 반도체소자 (THYRISTOR-THYRISTOR)

절체시간

4ms 이하 (INV → Bypass, Bypass → INV, INV LOW, Over Load),
정전,복전시 절체시간 - 0sec

용량

2~5KVA

7.5~10KVA

15~20KVA

30KVA

40KVA

50KVA

60KVA

75KVA

100KVA

 높이 H(mm)

 800

800

1100

1600

1695

1800

 폭 W(mm)

 300

400

560

750

900

1450

 깊이 D(mm)

 580

750

750

750

840

1000

 무게 Kg
(배터리제외)

 80~100

180~200

260~360

400

500

580

650

700

950
